Саяно-Шушенская гидроэлектростанция (СШГЭС) — крупнейшая в России, расположена на реке Енисей, между Красноярским краем и Хакасией. Строительство станции началось в 1963 году. Первый гидроагрегат был запущен в декабре 1978 года. Возведение ГЭС полностью завершилось лишь в 2000-м. Через девять лет на станции произошла авария: тогда вышел из строя гидроагрегат № 2, его выбросило напором воды со своего места. Машинный зал и технические помещения под ним затопило, погибли 75 человек. Как позже установила комиссия, причиной аварии стал износ шпилек крепления крышки турбины. На восстановление и комплексную модернизацию станции компания «Русгидро» потратила 41 миллиард рублей. Сейчас работы практически завершены. The Village выяснил, как работает станция.

Саяно-Шушенская ГЭС

Крупнейшая гидроэлектростанция
в России

год основания: 1963

местоположение: посёлок Черёмушки, Хакасия

число сотрудников: 580 человек

Sshges.rushydro.ru

Как работает гидроэлектростанция. Изображение № 1.

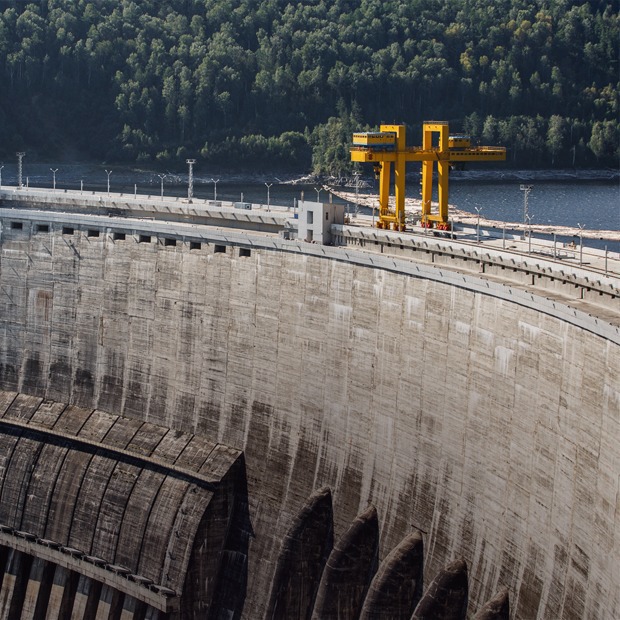

Саяно-Шушенское водохранилище образовано плотиной ГЭС. Его объём составляет 31 кубический километр. Эта плотина является самой высокой в мире арочно-гравитационной плотиной, её высота 245 метров. Длина гребня составляет 1 074 метра, ширина основания — 105 метров.



Как работает гидроэлектростанция. Изображение № 6.



Из водохранилища вода попадает в водоводы. Каждый водовод имеет диаметр 7,5 метра. В теле плотины установлено около одиннадцати тысяч различных датчиков, контролирующих состояние сооружения.



Как работает гидроэлектростанция. Изображение № 9.



Из водоводов вода попадает на турбины. Благодаря их вращению, приходят в движение генераторы, которые вырабатывают электроэнергию.



Как работает гидроэлектростанция. Изображение № 13.



Центральный пульт управления. Мозг станции, откуда всего два человека управляют её работой.



Как работает гидроэлектростанция. Изображение № 15.



В здании СШГЭС установлены десять гидроагрегатов, мощность каждого — 640 мегаватт. Таким образом, общая мощность станции — 6 400 мегаватт, это самая большая электростанция России. Каждый из десяти гидроагрегатов СШГЭС может пропускать по 350 кубических метров воды в секунду.



Как работает гидроэлектростанция. Изображение № 19.



Восстановительные работы в машинном зале Саяно-Шушенской ГЭС сейчас завершаются, восстанавливается последний гидроагрегат, ведутся отделочные работы.



Как работает гидроэлектростанция. Изображение № 23.



Здесь можно увидеть, как происходит сборка и монтаж генератора на гидроагрегате № 2. Это последний восстанавливаемый гидроагрегат СШГЭС. Ротор генератора весит 800 тонн, весь генератор — более 2 тысяч тонн.



Как работает гидроэлектростанция. Изображение № 28.



Оборудование на нижних отметках машинного зала тоже полностью обновили.



Как работает гидроэлектростанция. Изображение № 32.



Выходя из турбин, вода ниже по течению бурлит и образует водовороты.



Как работает гидроэлектростанция. Изображение № 33.



Эксплуатационный водосброс используется во время сильных паводков и может пропускать до 13 тысяч кубометров воды в секунду.



Как работает гидроэлектростанция. Изображение № 36.



Ниже по течению Енисея расположена Майнская ГЭС — для выравнивания неравномерных сбросов воды с Саяно-Шушенской. На фото видно, как с неё происходит холостой сброс воды.



Как работает гидроэлектростанция. Изображение № 38.



Силовые трансформаторы, которые меняют напряжение для подачи тока в сети, тоже полностью восстановлены.



Как работает гидроэлектростанция. Изображение № 39.



От ГЭС отходят четыре линии электропередачи напряжением 500 киловольт.



Как работает гидроэлектростанция. Изображение № 40.



Раньше ток со станции подавался в открытое распределительное устройство, которое сейчас демонтируется.



Как работает гидроэлектростанция. Изображение № 41.



Теперь его функции выполняет комплектное элегазовое распределительное устройство, расположенное в небольшом закрытом помещении. Оно гораздо более надёжное и безопасное, требует намного меньших затрат на обслуживание. В нём — 19 ячеек, в каждой из которых расположены выключатели, разъединители, заземлители, измерительные трансформаторы тока и напряжения, а также шкаф управления. В узлах ячейки находится элегаз (SF6). Это тяжёлый газ, очень хороший изолятор.



Как работает гидроэлектростанция. Изображение № 44.



Станция вырабатывает в среднем 23,5 миллиарда киловатт-часов электроэнергии в год. Проектная мощность — 6 400 мегаватт. Основные потребители — Саянский и Хакасский алюминиевый заводы, предприятия Красноярского края и Кемеровской области. Кроме того, станция является регулирующей для всей энергосистемы Сибири.
